水电安装之系统图怎么看？详细图文解说

发布时间:2022/06/29 浏览次数:1285 分类:水电百科

图中黄色框内：电箱内部配电装置（比如断路器、熔断器等）

区域外：左侧为进线规格及敷设方式，右侧为出现规格及敷设方式

图中左上角31AL-1 指的是电箱箱号，在平面图中，每一个平面图的电箱都有对应箱号，根据箱号在系统图中找到相对应的系统解说！

图中左侧 BV（5X4）NHMR PC25 WC/CE

此处为进线以及敷设方式，BV(5X4)NHMR 塑料耐火阻燃铜芯线,4平方毫米5根,PC25 PVC25聚乙烯塑料管，WC/CE 沿墙体暗敷/沿顶板面明敷

解说：该进线为5×4耐火阻燃铜芯线，使用PVC25线管，在经过楼面时明敷设，在墙体时为暗敷设（多表示进电线那段）

箱内 FG-32A/3P 断路器型号( 这是电源总开关，使用32安3P断路器)

SPD-40/4 防雷浪涌保护器

L1 L2 L3 出线支路相序共三相

RCBO C16A/1P+N/30mA 断路器型号

MCB C16A/1P 断路器型号

W1 W2 W3……回路序号

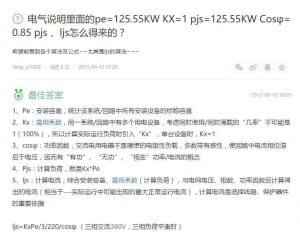

Pe=3KW Kx=1 ……这是设计说明部分，可以忽略，但我还是在网上找了些资料，大家可以看看！

BV(3X2.5)-PC20-FC WC

BV（3×2.5）3根2.5平方毫米铜芯线

PC20 PVC20聚乙烯塑料管

FC：暗敷设在地面内

WC：暗敷在墙内

这里的解说和进线是差不多的，唯一不同的是，敷设方式改变了！
